Камера уличного видеонаблюдения DN-729

Общие сведения

Цветная камера высокого разрешения (540 ТВЛ) позволяет организовать видеонаблюдение на улице. Оборудована инфракрасной (ИК) подсветкой и объективом с фиксированным фокусным расстоянием. Построена на базе ПЗС матрицы SONY 1/3". В ночном режиме ИК подсветка обеспечивает дальность наблюдения от 25 до 12 м с углом обзора от 30 до 80 град. соответственно. Встроенный ИК-прозрачный объектив оптимизирован для работы в ИК освещении. Цифровое управление ИК подсветкой по уровню яркости изображения. Конструкция камеры позволяет монтировать ее на металлические поверхности.

Фотография продукции:

Фото DN-729: Цветная камера уличного видеонаблюдения с фиксированным объективом и ИК подсветкой

Техническая спецификация:

Наименование параметра Значение
Сенсор изображения SONY 1/3" Super HAD II* ICX-NEW-09
Разрешение камеры 540
Эффективное количество пикселей (Ш х В) ~440К (752 х 582)
Минимальная освещенность (режим "день") 0,3 лк / F1.6
Минимальная освещенность (режим "ночь") 0,07 лк / F1.6
Отношение сигнал/шум, не менее, дБ 50
Способ управления ИК подсветкой Цифровой анализ уровня сигнала ПЗС матрицы
Дальность ИК подсветки, не менее, м 12 (опция 18, 25, 40 м в зависимости от угла)
Угол ИК подсветки (на уровне 1/2 яркости) , не менее, град. 80 (опция 60, 45, 30)
Кол-во и тип ИК диодов подсветки 40 x Ф5 мм
Наработка на отказ ИК подсветки, не менее, ч 20000 (> 2 лет)
Электронный затвор, с 1/50 - 1/100000
Видеовыход 1.0 В, 75 Ом, композитный
Напряжение питания, В 10,8 - 14 (постоянный ток)
Ток потребления, не более, мА 90
Макс. ток потребления (в режиме "ночь"), не более, мА 400
Тип объектива С фиксированным фокусом
Фокусное расстояние объектива (мм); светосила f=6 мм; F=1.8
Опциональный объектив: фокус (мм); светосила f=3.6 / 4 / 8 / 12 / 16 мм; F=1.8
Диапазон рабочих температур, град. С -25 … +50
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) IP-65
Габаритные размеры, мм 78 x 187 (диаметр х длина)
Вес нетто (в полном комплекте), не более, г 400
* Технология Super HAD II является торговой маркой SONY Corporation. SuperHAD (Hole Accumulated Diode). ПЗС матрицы, выполненные по этой новой полупроводниковой технологии, отличаются повышенной чувствительностью.

Назначение и область применения

Камера видеонаблюдения построена с использованием улучшенной ПЗС матрицы высокого разрешения SONY ICX-NEW-09 формата 1/3" с технологией Super HAD II и процессора цифровой обработки видеосигнала, сочетание которых позволяет получить высокое качество изображения и естественную цветопередачу при организации видеонаблюдения на улице, как днем, так и ночью. От предыдущей модели DN-629 новую камеру отличают такие усовершенствования:

  • ПЗС матрица с увеличенной более чем в 2 раза ночной чувствительностью и оптимизированным под ИК освещение светофильтром
  • объективы с ИК прозрачной оптикой для более эффективной работы в ИК подсветке. Доступны фокусы f=2,8 / 3,6 / 4 / 6 / 8 / 12 / 25 мм
  • изготовление ИК подсветки с применением светодиодов 80, 60 , 45 или 30 град в соответствии с углом обзора установленного объектива, что позволяет исключить эффект "светлого" пятна в центре и обеспечить максимальную дальность, равномерность и эффективность подсветки
  • увеличена на 25 % мощность ИК подсветки использованием 40 светодиодов (в отличие от 30 в DN-629), а также продлен срок ее службы за счет электропитания светодиодов источником стабилизированного тока, что также позволило расширить диапазон напряжений питания камеры
  • цифровое управление ИК подсветкой позволяет согласовать момента синхронного перехода камеры в ЧБ режим и включения ИК подсветки с моментом достижения ПЗС матрицей минимальной чувствительности, достаточной для формирования цветного изображения

Сочетание этих новшеств дает возможность камере вести эффективное ночное видеонаблюдение как за широкими площадками (при углах обзора от 60 до 80 град.), так и на большой дальности при наблюдении за периметром (углы обзора 30 град. и менее). Объектив с фиксированным фокусным расстоянием и согласованная с ним по углу ИК подсветка обеспечивают максимальную эффективность и равномерность ИК излучения во всей зоне наблюдения.

В видеокамере применено цифровое управление ИК подсветкой, при котором она включается по команде процессора телекамеры при снижении уровня сигнала на выходе ПЗС матрицы до минимального значения, обеспечивающего цветное изображение. После снижения уровня сигнала до этого предела процессор переводит камеру видеонаблюдения в режим "ночь", формируя черно-белое изображение, и включает ИК подсветку. Этим исключаются любые искажения цветопередачи, вызванные формированием цветного изображения при работающей ИК подсветке, характерные для камер с датчиком освещенности.

Для организации видеонаблюдения в уличных условиях камера выполнена в герметичном металлическом корпусе с системой пассивного подогрева. Стабилизация температуры обеспечивается за счет нагрева встроенного стабилизатора напряжения и процессора видеообработки, а в ночное время, когда оптике необходим дополнительный подогрев, его обеспечивает работающая ИК подсветка, расположенная в непосредственной близости от объектива. Кроме этого камера снабжена козырьком, который защищает ее от перегрева летом и намерзания льда и снега - зимой. Конструкция корпуса обеспечивает его полную гальваническую развязку от кронштейна, который может крепиться через пластиковые изоляторы, как к нижней, так и к задней части корпуса. Поэтому камера видеонаблюдения без дополнительных средств изоляции может монтироваться на металлические поверхности.

Габаритный чертеж

Габаритный чертеж DN-729: Цветная камера уличного видеонаблюдения с фиксированным объективом и ИК подсветкой

Комплект поставки

  • Камера видеонаблюдения DN-729 - 1 шт.
  • Кронштейн - 1 шт.
  • Козырек - 1 шт.
  • Паспорт с руководством по эксплуатации и гарантийным талоном - 1 экз.

Электронная документация

Галерея изображений

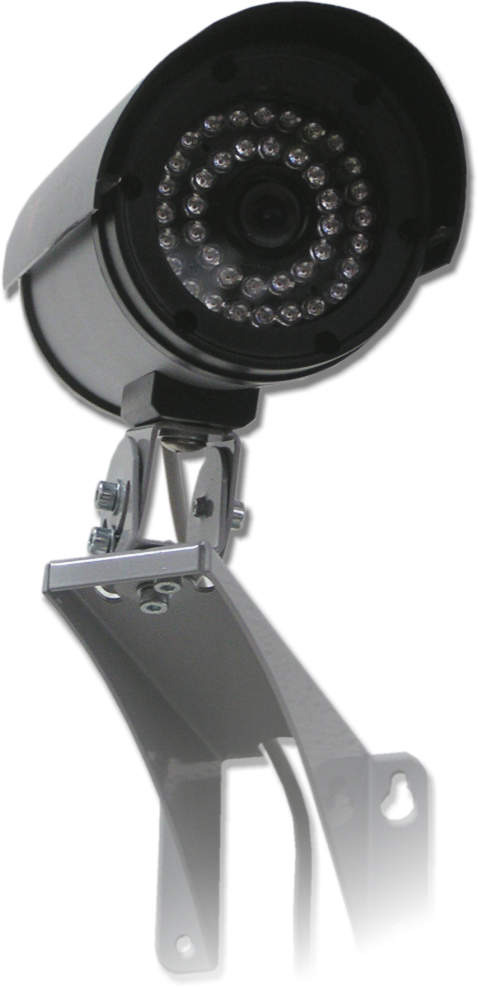

Фото общего вида
Вид снизу

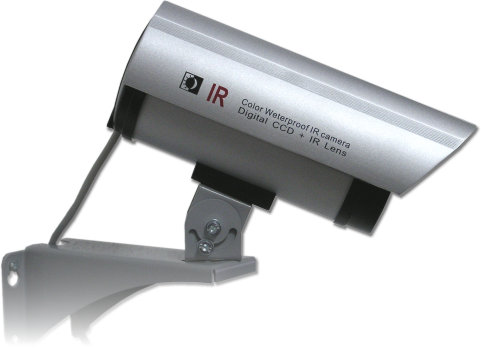

Вид сбоку

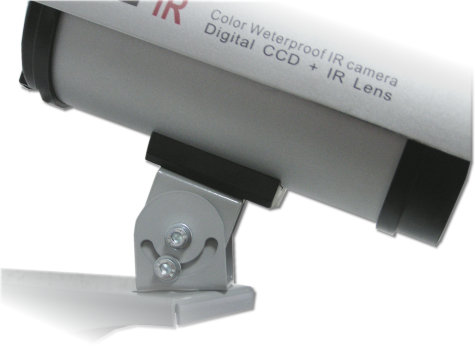

Диэлектрическое крепление

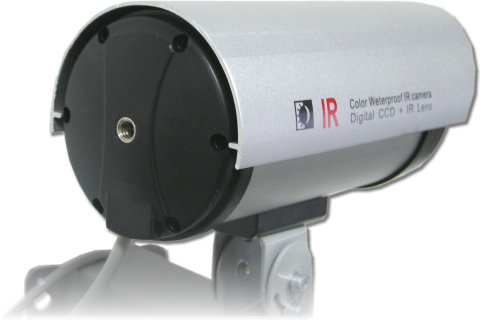

Крепление на задней стенке

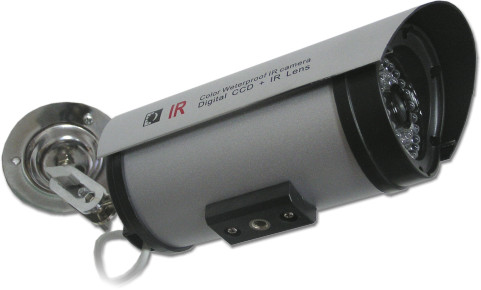

Монтаж на потолок

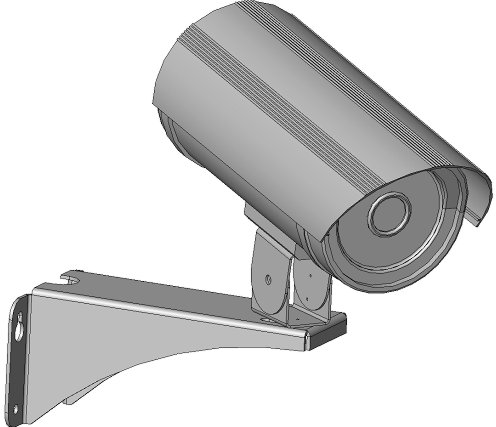

3D модель


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2010-01-06 - 2011-01-21
