HVBdvr-08DVS миниатюрный видеорегистратор длительной записи

Общие сведения

8-канальный сетевой видеорегистратор с аппаратной компрессией H.264 для длительной видеозаписи в миниатюрном корпусе. Запись осуществляется в максимальном разрешении D1 (704x576) со скоростью 6 кадр/с по всем каналам, либо в реальном времени в разрешении CIF. В корпус можно установить 2 жестких диска общей емкостью 4 Тбайт, что позволяет хранить более двух месяцев непрерывной (24-часовой) записи в максимальном качестве и разрешении. Видеорегистратор оборудован видеовыходами VGA с поддержкой разрешений 1440х900, 1366х768, 1280x1024 и аналоговым выходом для его подключения к телевизору. Поддерживает бипоточное кодирование для оптимальной работы через сеть �нтернет. Синхронно с первым каналом видео может записываться 1 канал звука. Видеорегистратор обеспечивает синхронный просмотр из архива одной или всех 8 видеокамер. Для копирования видеозаписей HVBdvr-08DVS оборудован одним USB 2.0 интерфейсом. Сетевой контроллер 10/100 Мбит обеспечивает одновременный доступ неограниченного числа пользователей.

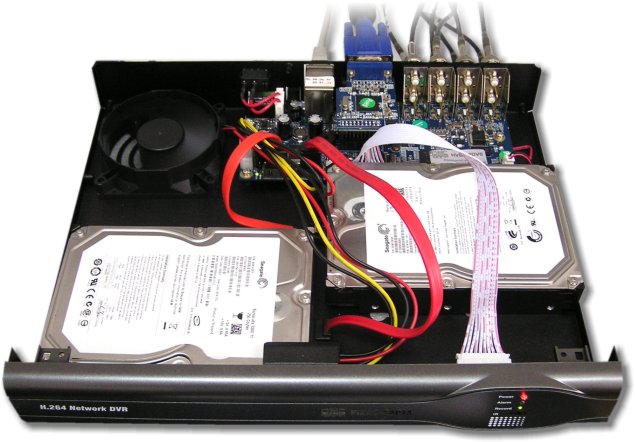

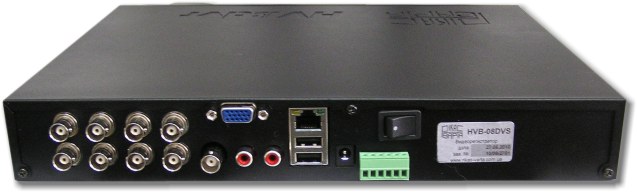

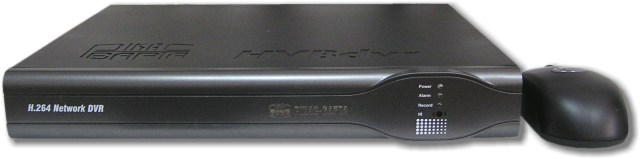

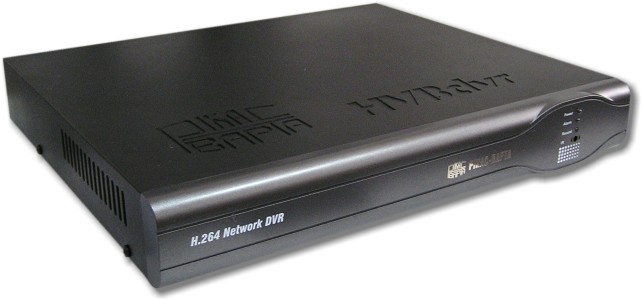

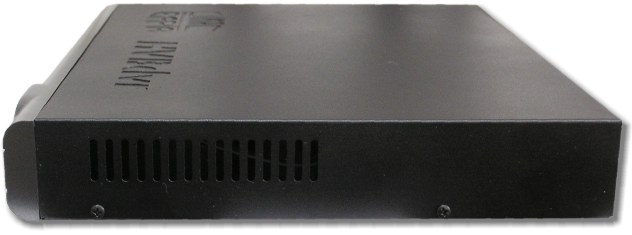

Фотография продукции:

Техническая спецификация: Наименование параметра Значение Кол-во видеоканалов 8 Алгоритм компрессии видео H.264 Разрешение записи D1 (704x576) Скорость записи на канал, кадр/с 6 Общая скорость записи, кадр/с 50 Кол-во каналов звука 1 Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768 Видеовыход на ТВ: кол-во, разрешение 1 шт., 704х576 Кол-во HDD, устанавливаемых в корпус 2 Максимальная емкость каждого HDD 2 Тбайт Общая емкость дискового пространства, Гбайт 4 Тбайт �нтерфейс управления телеметрией, протоколы RS-485 (Pelco-P, Pelco-D, Panasonic…) Кол-во интерфейсов USB, стандарт 1 шт., USB 2.0 Поддерживаемые USB устройства «Мышка», USB Flash, DVD-RW, HDD Кол-во входов тревог, тип 1 (Н/З, Н/О) Кол-во выходов тревог 1 реле Сетевой интерфейс: кол-во, протокол, разъем, скорость Ethernet TCP/IP, RG-45, 10/100Mbit Напряжение питания, В 12 В (постоянный ток) Ток потребления, не более, мА 650 Потребляемая мощность (без HDD), не более, Вт 8 Диапазон рабочих температур, град. С -10°C ... +50°C Габаритные размеры (Ш х Г х В), мм 310 х 270 х 45 Вес (в полном комплекте без HDD), не более, кг 1,4

Назначение и область применения

Видеорегистратор HVBdvr-08DVS предназначен для записи 8 сигналов от видеокамер наблюдения с возможностью организации длительного архива - до 2 месяцев круглосуточной записи, а в режим “офиса” (с применением встроенного детектора движения) – от 6 до 12 месяцев. Видеообработка выполняется специализированными процессорами с аппаратной реализацией компрессии в формате H.264, благодаря чему обеспечивается запись всех каналов в разрешении D1 (704x576) со скоростью до 6 кадр/с на каждый канал, или в реальном времени в разрешении CIF (352x288). Встроенный аппаратный декодер позволяет одновременно и синхронно воспроизводить из архива все 8 или любую одну видеокамеру. Видеорегистратор оборудован видеовыходом VGA с поддержкой разрешений 1440х900, 1366х768 и 1280x1024. Видеорегистратор оборудован также аналоговым видеовыходом, к которому можно подключить аналоговый монитор или обычный домашний телевизор. Для повышения скорости удаленного доступа через �нтернет видеорегистратор поддерживает бипоточное кодирование по всем видеоканалам – независимая скорость кадров (от 1 до 25) и разрешение для записи архива на регистраторе и для трансляции изображения по сети. Благодаря этому с видеорегистратором можно работать через �нтернет при любой пропускной способности канала, не снижая качества записи.

Максимально четкие видеозаписи по ответственным камерам видеонаблюдения видеорегистратор может формировать в виде JPEG фотографий, создаваемых регистратором с заданной периодичностью или по событиям. Фотографии сохраняются в отдельном разделе жесткого диска.

Видеорегистратор HVBdvr-08DVS оборудован 1 входом звука, сигнал с которого записывается синхронно с изображением первой видеокамеры. Для связи с другими системами может обрабатывать 1 тревожный сигнала (НО или НЗ типа) и формировать 1 выходное тревожное извещение при помощи встроенного реле. Выход RS-485 позволяет подключать к видеорегистратору поворотных видеокамеры (Speed dome), при этом поддерживается более 30 распространенных протоколов управления.

Подсистема хранения данных видеорегистратора позволяет подключать до 2 жестких дисков с интерфейсом SATA, емкостью до 2 Тбайт каждый. С целью максимального продления срока эксплуатации дисков видеорегистратор поддерживает режим энергосбережения – если к диску нет обращения более 5 минут двигатель этого HDD выключается автоматически. Для достижения максимальной надежности хранения данных видеорегистратор использует функцию S.M.A.R.T. – диагностика работоспособности HDD, а также функцию горячего дублирования – при которой видеозаписи ответственных камер записываются одновременно на два жестких диска. Электропитание видеорегистратора HVBdvr-08DVS выполняется от внешнего источника питания напряжением 12 В и током 2 А.

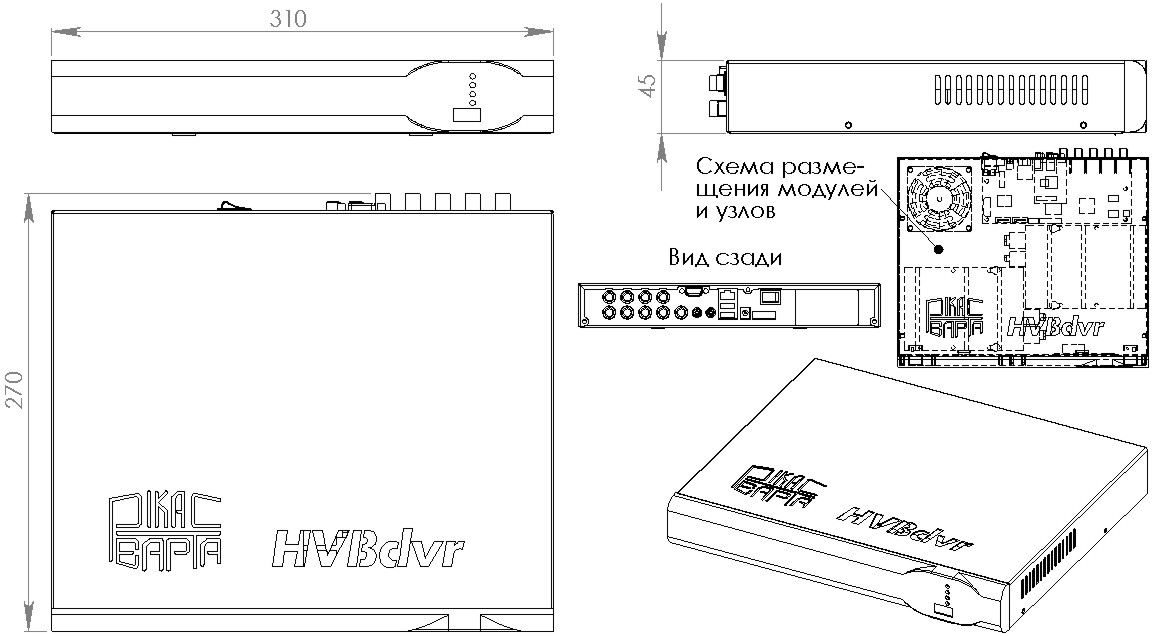

Габаритный чертеж

Комплект поставки

• Видеорегистратор HVBdvr-08DVS - 1 шт.
• Р�Рљ пульт дистанционного управления – 1 шт.
• USB мышка - 1 шт.
• Кабель SATA для подключения HDD - 1 шт.
• Адаптер питания 12 Р’ - 1 шт.
• Комплект крепежа для СЃР±РѕСЂРєРё Рё монтажа - 1 шт.
• Паспорт СЃ руководством РїРѕ эксплуатации - 1 СЌРєР·.
• Программное обеспечение клиентского рабочего места (встроенный WEB сервер) - 1 шт.
• Программа просмотра файлов архива РЅР° РџРљ - 1 шт.
• Транспортная тара 270 С… 100 С… 345 (РјРј) - 1 шт.

Электронная документация

•  HVBdvr-08DVS — Р�нформационный листок (Размер: 547 Кбайт / Последнее изменение: 2015-01-25 20:36:40)
