PPS-1230-00: Источник бесперебойного электропитания с диагностикой



Общие сведения

ИБП (источник бесперебойного электропитания) модификации PPS-1230-00 предназначен для питания низковольтной аппаратуры стабилизированным напряжением 12 В с током нагрузки 3 А. Этот блок питания оборудован средствами диагностики выходного напряжения и напряжения в сети электропитания 220 В, с возможностью формирования сигналов неисправности.

Фотография продукции:

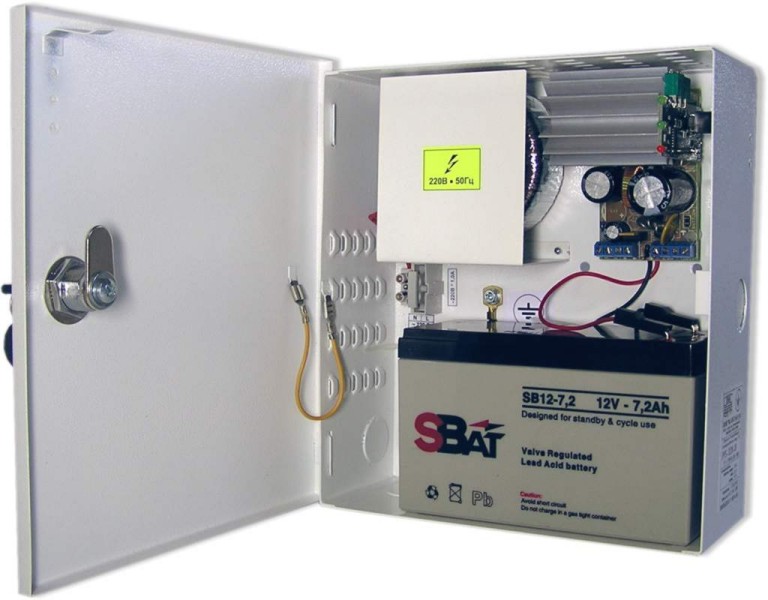

Фото PPS-1230-00 - источник бесперебойного электропитания (12 В - 3 А) со средствами диагностики

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 3
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 50
Диапазон изменения выходного напряжения, В 10,2 - 13,6
Автоматическое отключение АБ при ее разряде, В 11,3 ± 0,3
Напряжение на выходе при отключении АБ, не менее, В 10,2
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 0,8
Мощность, потребляемая от сети, не более, ВА 120
Ширина, мм 205
Высота, мм 230
Глубина, мм 85
Напряжение заряда АБ, В 13,6 ± 0,2 В
Ток заряда АБ, мА 700 ± 100
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,2
Масса, не более, кг 3
Диагностика сети 220 В реле
Диагностика выхода реле
Диагностика вскрытия корпуса реле
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Источник бесперебойного электропитания PPS-1230-00 ТУ У 22891034.001-2000 (далее ИБП) предназначен для электропитания потребителей стабилизированным напряжением постоянного тока: систем охранной и пожарной сигнализации, видеонаблюдения и контроля доступа, а также обеспечивает заряда аккумуляторных батарей (АБ) и бесперебойное питание нагрузки.

ИБП тип PPS-1230-00 оборудован такими средствами защитами входных и выходных цепей:

  • от превышения тока потребления от сети 220 В в виде предохранителя с плавкой вставкой на ток 1,5 А
  • оборудован защитой от превышения тока нагрузки в виде электронной схемы с ограничением тока на уровне, не более 4,5 А (максимальный выходной ток)
  • обеспечивает защиту от превышения тока заряда АБ в виде электронной схемы с ограничением тока на уровне, не более 1,4 А (ток КЗ в цепи заряда АБ)
  • отключение разряженной АБ от нагрузки при снижении напряжения на ней до (11,3 ± 0,3) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора - защита от ошибочной полярности подлкючения АБ

ИБП типа PPS-1230-00 может эксплуатироваться как без аккумулятора - режим источника стабилизированного напряжения, так и с установленной АБ - режим источника бесперебойного электропитания.

Источник PPS-1230-00 автоматически переключается на работу от аккумуляторной батареи при напряжении в сети ниже 174 В, и автоматически возвращается на работу от сети, если значение этого напряжения превысит 175 В, за счет чего гарантирует уровень пульсаций 50 мВ при любом напряжении в сети от 0 до 253 В.

После восстановления напряжения в сети источник автоматически начинает заряд разряженной аккумуляторной батареи.

ИБП обеспечивает световую индикацию следующих режимов работы:

  • при значении напряжения в сети 220 В в пределах 176 - 253 В светится индикатор МЕРЕЖА 220 В
  • при наличии выходного напряжения - светится индикатор ВИХIД 12 В
  • при снижении выходного напряжения источника PPS-1230-00 ниже значения (11,5 + 0,2) В - светится индикатор АВАРIЯ

ИБП типа PPS-1230-00 оборудован средствами диагностики, выдающими следующие извещения о работе источника:

  • "Авария" - при снижении выходного напряжения до значения (11,5 + 0,2) В
  • "Авария сети 220 В" - при снижении напряжения в сети ниже 174 В
  • "Взлом" - при открывании передней дверцы источника

Примечание - Устройства, коммутирующие цепи выдачи извещений обеспечивают коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА.

Источник питания PPS-1230-00 предназначен для непрерывной круглосуточной работы.

Все параметры выходного тока и напряжения гарантируются не зависимо от напряжения в сети 220 В, наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Источник бесперебойного электропитания PPS-1230-00 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

Галерея изображений

Вид общий

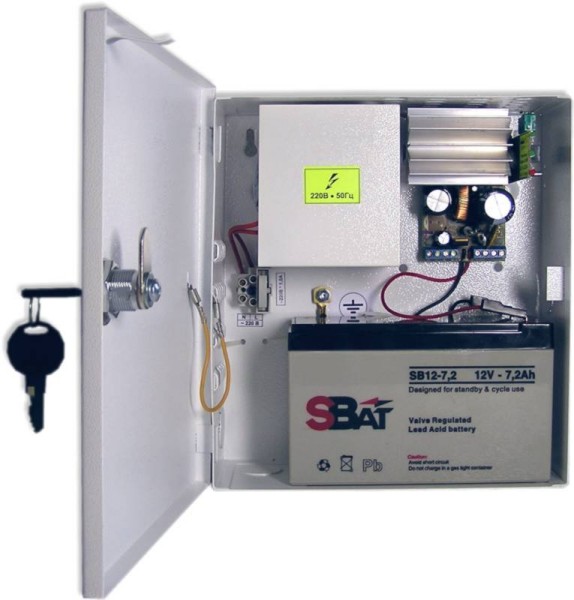

Установка АБ 12 В 7,2 А/ч
Размещение элементов
Комплект ЗИП
Транспортная тара

Общие сведения

Источник производится в одном варианте исполнения

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
PPS-1230-00   Источник бесперебойного питания со средствами диагностики  4692,00 грн  нужна авторизация
