PPS-1230-09: ББП с диагностикой с возможностью установки контроллеров доступа



Общие сведения

Блок бесперебойного питания (ББП) PPS-1230-09 обеспечивает электропитание аппаратуры стабилизированным напряжением 12 В током 3 А. Особенностью этого блока питания является увеличенный корпус для установки в него контроллеров доступа или других устройств на печатной плате. Функционально блок выполняет контроль напряжения в сети 220 В и на своем выходе, формируя релейные сигналы неисправности.

Фотография продукции:

Фото PPS-1230-09 - ББП (12 В - 3 А) со средствами диагностики с возможностью установки контроллеров

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 3
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 50
Диапазон изменения выходного напряжения, В 10,2 - 13,6
Автоматическое отключение АБ при ее разряде, В 11,3 ± 0,3
Напряжение на выходе при отключении АБ, не менее, В 10,2
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 0,8
Мощность, потребляемая от сети, не более, ВА 120
Ширина, мм 335
Высота, мм 315
Глубина, мм 90
Напряжение заряда АБ, В 13,6 ± 0,2 В
Ток заряда АБ, мА 700 ± 100
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,2
Масса, не более, кг 8
Диагностика сети 220 В реле
Диагностика выхода реле
Диагностика вскрытия корпуса реле
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Блок бесперебойного питания PPS-1230-09 ТУ У 22891034.001-2000 (далее ББП) предназначен для электропитания стабилизированным напряжением постоянного тока систем контроля доступа, охранной и пожарной сигнализации, систем видеонаблюдения. Конструктивно этот ББП выпускается в увеличенном корпусе, что позволяет встраивать в него кроме аккумуляторов, еще и платы контроллеров, например, контроллеров доступа.

Корпус такого блока изготавливается по чертежам заказчика. Для заказ необходимо указать габаритные размеры корпуса, а также габаритные размеры платы встраиваемого контроллера и его установочные размеры. Кроме этого следует указать диаметры и расположение отверстий для ввода кабеля. Если габариты и тип контроллера не оговорен, то блок питания с индексом «-09» производится в корпусе с размерами 335х315х90 мм, обеспечивающем монтаж контроллеров доступа Apollo и одной аккумуляторной батареи напряжения 12 В емкостью 7 А/ч.

Блок питания PPS-1230-09 оборудован такими защитами:

  • предохранителем с плавкой вставкой на ток 1,5 А для защиты от превышения тока потребления от сети 220 В
  • электронной схемой ограничения тока на уровне, не более 4,5 А (максимальный выходной ток), для защиты выхода от перегрузки
  • электронной схемы с ограничением тока на уровне, не более 1,4 А (ток КЗ в цепи заряда АБ) - обеспечивает защиту от превышения тока заряда АБ
  • схемой отключения разряженной АБ от нагрузки при ее разряде до (11,3 ± 0,3) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

ББП исполнения PPS-1230-09 может эксплуатироваться без аккумулятора, работая в режиме источника стабилизированного напряжения.

При установленном аккумуляторе блок бесперебойного питания PPS-1230-09 автоматически переключается на работу от него при напряжении в сети ниже 174 В, и автоматически возвращается на работу от сетевого напряжения после его увеличения до 175 В, обеспечивая тем самым фиксированный уровень пульсаций 50 мВ при любом напряжении в сети от 0 до 253 В.

После восстановления напряжения в сети блок автоматически начинает заряд разряженной АБ и продолжает электропитание нагрузки.

ББП обеспечивает световую индикацию следующих режимов работы:

  • при значении напряжения в сети 220 В в пределах 176 - 253 В светится индикатор МЕРЕЖА 220 В
  • при наличии выходного напряжения - светится индикатор ВИХIД 12 В
  • при снижении выходного напряжения источника PPS-1230-09 ниже значения (11,5 + 0,2) В - светится индикатор АВАРIЯ

ББП типа PPS-1230-09 оборудован средствами диагностики, выдающими следующие извещения о неисправностях:

  • "Авария" формируется при понижении выходного напряжения до (11,5 + 0,2) В
  • "Авария сети 220 В" - при снижении напряжения в сети ниже 174 В или его исчезновении
  • "Взлом" - при открывании передней крышки корпуса блока бесперебойного питания

Примечание - устройства, коммутирующие цепи выдачи извещений обеспечивают коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА.

Как правило указанные сигналы используются контроллером доступа для диагностирования работоспособности источника.

Источник питания PPS-1230-09 предназначен для непрерывной круглосуточной работы.

Все параметры выходного тока и напряжения гарантируются не зависимо от напряжения в сети 220 В, наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Блок бесперебойного питания (ББП) PPS-1230-09 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

  •  Паспорт (Размер: 531 Кбайт / Последнее изменение: 2018-02-12 09:00:09)

Галерея изображений

Общий вид

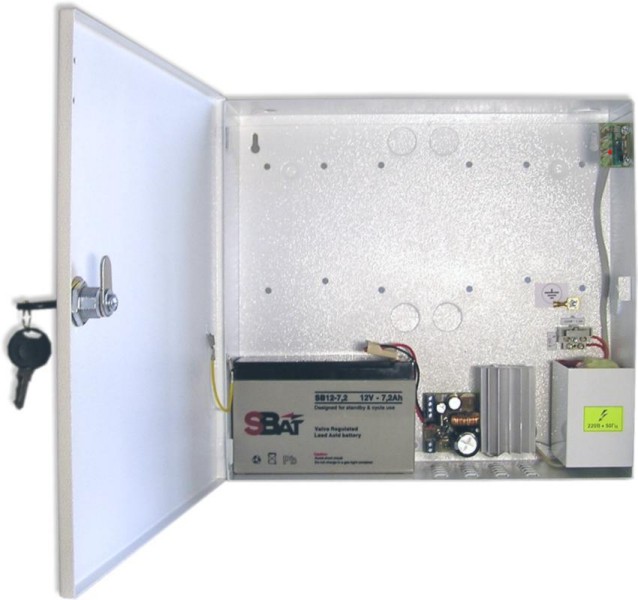

Установка АБ 12 В 7 А/ч
