PPS-1250-07: Источник бесперебойного питания длительного резервирования с диагностикой



Общие сведения

ИБП PPS-1250-07 предназначен для электропитания низковольтной аппаратуры стабилизированным напряжением 12 В с током потребления 5 А. Обеспечивает длительное бесперебойное питание нагрузки при отсутствии напряжения в сети 220 В за счет установки в корпус двух аккумуляторов емкостью 18 А/ч. Встроенные средства диагностики контролируют напряжения в сети 220 В и на выходе источника, формируя сигналы неисправности при их отклонении от нормы.

Фотография продукции:

Фото PPS-1250-07 - источник бесперебойного питания (12 В - 5 А) длительного резервирования с диагностикой

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 5
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 50
Диапазон изменения выходного напряжения, В 10,2 - 13,6
Автоматическое отключение АБ при ее разряде, В 11,3 ± 0,3
Напряжение на выходе при отключении АБ, не менее, В 10,2
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 1
Мощность, потребляемая от сети, не более, ВА 200
Ширина, мм 395
Высота, мм 310
Глубина, мм 95
Напряжение заряда АБ, В 13,6 ± 0,2 В
Ток заряда АБ, мА 1500 ± 300
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 3,0
Масса, не более, кг 5,2
Диагностика сети 220 В реле
Диагностика выхода реле
Диагностика вскрытия корпуса реле
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Источник бесперебойного питания (ИБП) модификации PPS-1250-07 изготавливается по ТУ У 22891034.001-2000 и предназначен для электропитания нагрузки стабилизированным напряжением постоянного тока. Область применения - электропитание систем охранной и пожарной сигнализации, видеонаблюдения и контроля доступа. Для обеспечения длительного бесперебойного питания нагрузки при отсутствии напряжения в сети 220 В в этот источник можно установить две аккумуляторные батареи напряжения 12 В емкостью 18 А/ч.

PPS-1250-07 оборудован такими средствами защитами входных и выходных цепей:

  • от превышения тока потребления от сети 220 В - предохранитель с плавкой вставкой на ток 2,0 А
  • защитой от превышения тока нагрузки - электронная схема ограничения тока на уровне, не более 7,5 А (максимальный выходной ток)
  • защитой от превышения тока заряда АБ - электронная схема ограничения тока на уровне, не более 3,0 А (ток КЗ в цепи заряда АБ)
  • отключение разряженных аккумуляторов от нагрузки при снижении напряжения на них до (11,3 ± 0,3) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

Источник PPS-1250-07 может работать в двух режимах: блока питания стабилизированным напряжением - без подключения аккумуляторов, и источника бесперебойного электропитания - при установке АБ.

PPS-1250-05 автоматически переключается на работу от аккумуляторных батареи при напряжении в сети ниже 174 В, и автоматически возвращается на работу от сети, если значение сетевого напряжения превышает 175 В. За счет принудительного переключения обеспечивается фиксированный уровень пульсаций 50 мВ при любом напряжении в сети 0 до 253 В.

После восстановления напряжения в сети источник автоматически начинает разряжать аккумуляторные батареи.

Источник бесперебойного питания обеспечивает световую индикацию следующих режимов работы:

  • при значении напряжения в сети 220 В в пределах 176 - 253 В светится индикатор МЕРЕЖА 220 В
  • при наличии выходного напряжения - светится индикатор ВИХIД 12 В
  • при снижении выходного напряжения источника PPS-1250-07 ниже значения (11,5 + 0,2) В - светится индикатор АВАРIЯ

ИБП исполнения PPS-1250-07 оборудован средствами диагностики, выдающими следующие извещения о своем состоянии:

  • "Авария" формируется при снижении выходного напряжения до значения (11,5 + 0,2) В
  • "Авария сети 220 В" выдается при снижении напряжения в сети ниже 174 В или его полном исчезновении
  • "Взлом" - при открывании передней дверцы корпуса блока

Примечание - средства выдачи извещений обеспечивают коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА.

Источник питания PPS-1250-07 предназначен для непрерывной круглосуточной работы.

Все параметры выходного тока и напряжения гарантируются не зависимо от напряжения в сети 220 В, наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Источник бесперебойного питания PPS-1250-07 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

  •  Паспорт (Размер: 531 Кбайт / Последнее изменение: 2018-02-12 09:00:09)

Галерея изображений

Общий вид

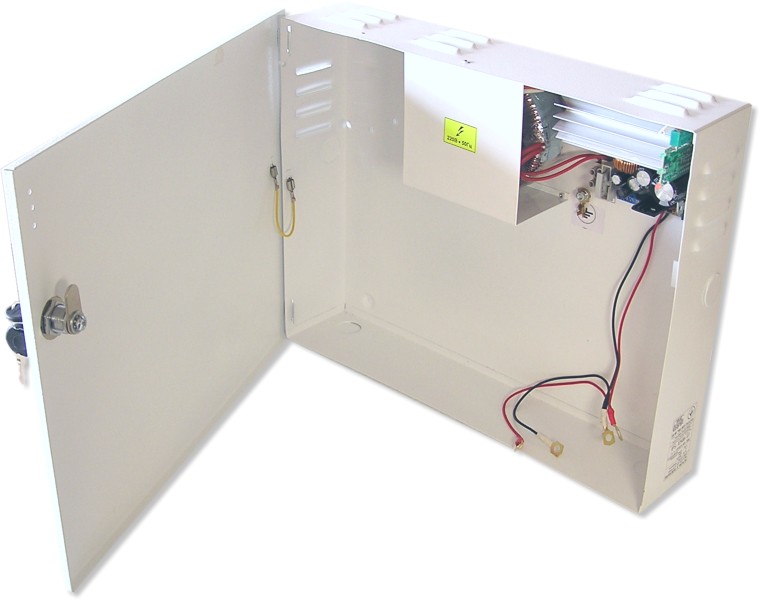

Клеммы подключения АБ 12В 17 А/ч
Устройство, клеммы подключения АБ
Подключение одного аккумулятора 12 В емкостью 17 А/ч
Корпус с одной АБ 12 В 17 А/ч
Параллельное подключение двух аккумуляторов 12 В емкостью 17 А/ч

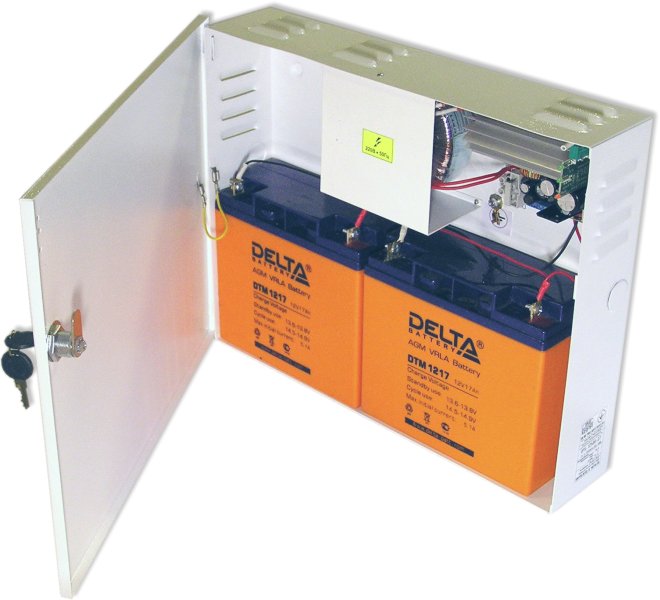

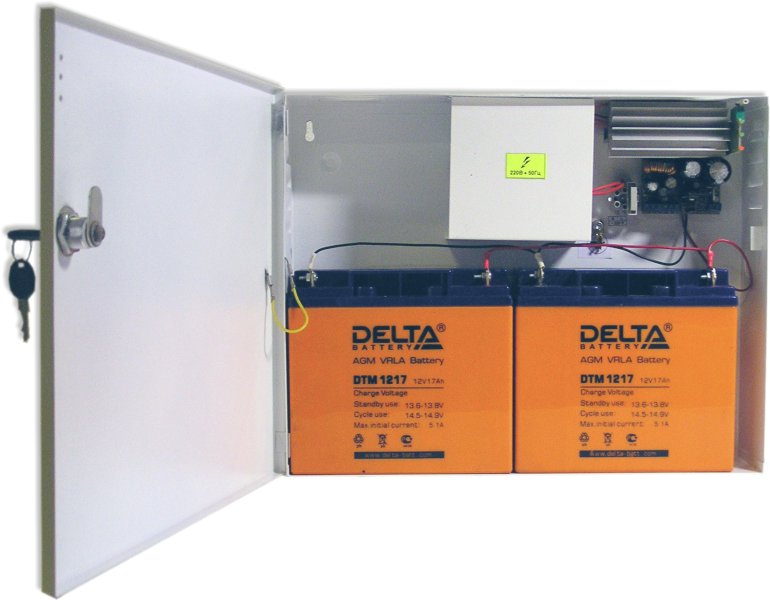

Установка двух АБ 12 В емкостью 17 А/ч
Вид сбоку
Комплект ЗИП
Транспортная тара

Общие сведения

Источник производится в одном варианте исполнения
