PPS-2420-03: Источник бесперебойного питания с диагностикой



Общие сведения

Источник бесперебойного питания PPS-2420-03 обеспечивает электропитание низковольтной аппаратуры стабилизированным напряжением 24 В с током 2 А, оборудован средствами диагностики напряжения на выходе и в сети 220 В, формирует релейные сигналы неисправности.

Фотография продукции:

Фото PPS-2420-03 - источник бесперебойного питания (24 В - 2 А) со средствами диагностики

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 2
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 100
Диапазон изменения выходного напряжения, В 20,0 - 27,5
Автоматическое отключение АБ при ее разряде, В 21,8 ± 0,4
Напряжение на выходе при отключении АБ, не менее, В 20,5
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 1
Мощность, потребляемая от сети, не более, ВА 160
Ширина, мм 205
Высота, мм 340
Глубина, мм 85
Напряжение заряда АБ, В 27,2 ± 0,4 В
Ток заряда АБ, мА 450 ± 80
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,7
Масса, не более, кг 4
Диагностика сети 220 В реле
Диагностика выхода реле
Диагностика вскрытия корпуса реле
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Источник бесперебойного электропитания PPS-2420-03 производимый по ТУ У 22891034.001-2000 (далее ИБП) предназначен для электропитания стабилизированным напряжением постоянного тока систем охранной и пожарной сигнализации, видеонаблюдения и контроля доступа, а также для заряда аккумуляторных батарей (АБ).

Источник комплектуется полкой, позволяющей устанавливать в него два аккумулятора напряжения 12 В емкостью 7 А/ч, включаемых последовательно для резервирования 24 В.

ИБП типа PPS-2420-03 оборудован такими защитами входных и выходных цепей:

  • от превышения тока потребления от сети 220 В - предохранителем с плавкой вставкой на ток 1,5 А
  • оборудован защитой от превышения тока нагрузки, в виде электронной схемы с ограничением тока на уровне, не более 3,3 А (максимальный выходной ток)
  • обеспечивает защиту от превышения тока заряда АБ в виде электронной схемы с ограничением тока на уровне, не более 1,0 А (ток КЗ в цепи заряда АБ)
  • отключение разряженной АБ от нагрузки при снижении напряжения на ней до (21,8 ± 0,4) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора - для защиты от неверной полярности подключения АБ и КЗ по выходу

ИБП типа PPS-2420-03 может эксплуатироваться как без аккумуляторных батарей - режим источника стабилизированного напряжения, так и с установленными АБ - режим источника бесперебойного электропитания.

Источник PPS-2420-03 автоматически переключается на работу от аккумуляторных батарей при напряжении в сети ниже 174 В, и автоматически возвращается на работу от сети, если значение этого напряжения превысит 175 В, обеспечивая тем самым фиксированный уровень пульсаций 100 мВ при любом напряжении в сети от 0 до 253 В.

После восстановления напряжения в сети источник автоматически начинает заряд разряженных аккумуляторных батарей.

ИБП обеспечивает световую индикацию следующих режимов работы:

  • при значении напряжения в сети 220 В в пределах 176 - 253 В светится индикатор МЕРЕЖА 220 В
  • при наличии выходного напряжения - светится индикатор ВИХIД 24 В
  • при снижении выходного напряжения источника PPS-2420-03 ниже значения (23 + 0,4) В - светится индикатор АВАРIЯ

ИБП типа PPS-2420-03 оборудован средствами диагностики, выдающими следующие извещения о работе источника:

  • "Авария" - при снижении выходного напряжения до значения (23 + 0,4) В
  • "Авария сети 220 В" - при снижении напряжения в сети ниже 174 В
  • "Взлом" - при открывании передней дверцы корпуса блока

Примечание - Устройства, коммутирующие цепи выдачи извещений обеспечивают коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА.

Источник питания PPS-2420-03 предназначен для непрерывной круглосуточной работы.

Все параметры выходного тока и напряжения гарантируются не зависимо от напряжения в сети 220 В, наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Источник бесперебойного питания PPS-2420-03 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Аккумуляторная перемычка - 1 шт.
  • Полка для установки двух АБ - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

  •  Паспорт (Размер: 531 Кбайт / Последнее изменение: 2018-02-12 09:00:09)

Галерея изображений

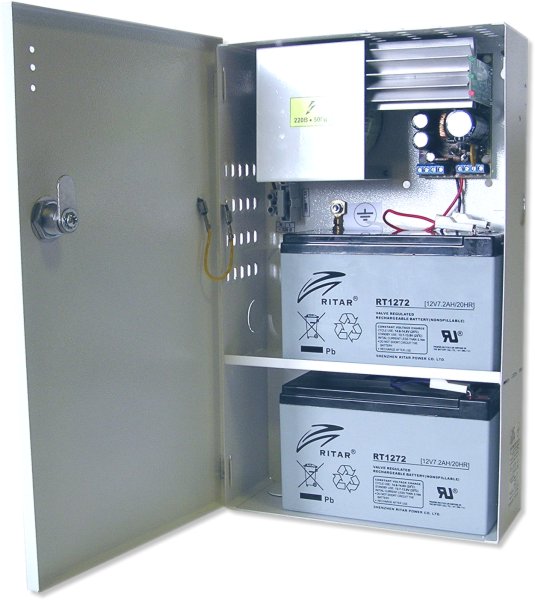

Общий вид

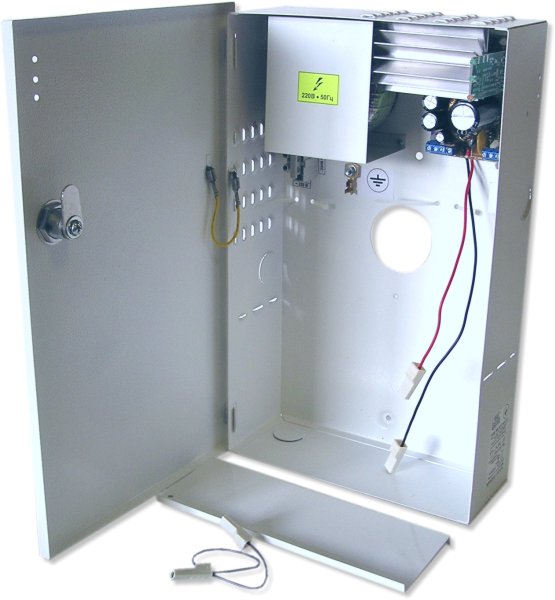

Полка для установки двух АБ
Клеммы подключения АБ и межаккумуляторная перемычка

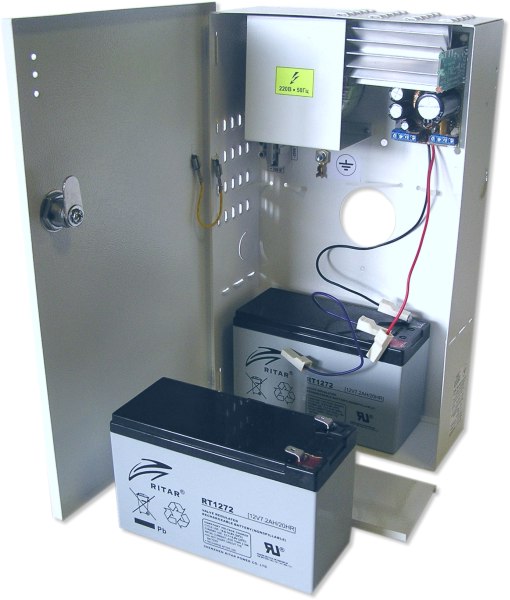

Комплект для подключения АБ (полка, перемычка)
Подключение первой АБ и межаккумуляторной перемычки
Установка полки

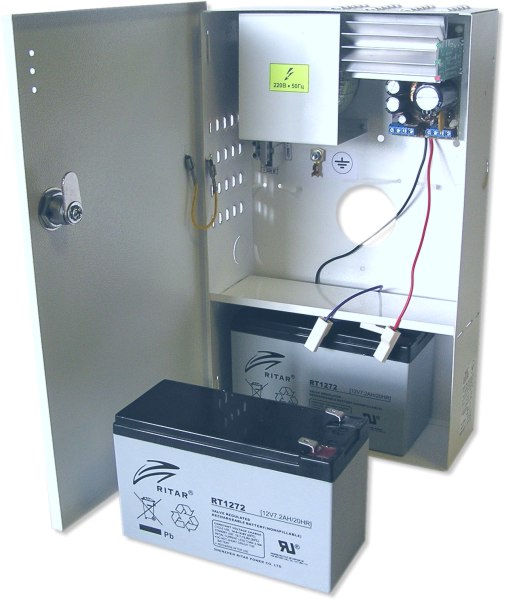

Подключение второй АБ
