PPS-2430-05: Источник бесперебойного электропитания с диагностикой



Общие сведения

Источник бесперебойного питания PPS-2430-05 обеспечивает электропитание низковольтной аппаратуры стабилизированным напряжением 24 В с током потребления 3 А. Для питания нагрузки при отсутствии напряжения в сети 220 В в источник можно установить две аккумуляторных батареи емкостью 7 А/ч. Встроенные средства диагностики контролируют значения напряжений на выходе источника и в сети 220 В формируя сигналы неисправности.

Фотография продукции:

Фото PPS-2430-05 - источник бесперебойного питания (24 В - 3 А) со средствами диагностики

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 3
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 100
Диапазон изменения выходного напряжения, В 20,0 - 27,5
Автоматическое отключение АБ при ее разряде, В 21,8 ± 0,4
Напряжение на выходе при отключении АБ, не менее, В 20,5
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 1,2
Мощность, потребляемая от сети, не более, ВА 240
Ширина, мм 260
Высота, мм 340
Глубина, мм 95
Напряжение заряда АБ, В 27,2 ± 0,4 В
Ток заряда АБ, мА 600 ± 90
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,2
Масса, не более, кг 4,9
Диагностика сети 220 В реле
Диагностика выхода реле
Диагностика вскрытия корпуса реле
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

ИБП (источник бесперебойного питания) PPS-2430-05 ТУ У 22891034.001-2000 предназначен для электропитания подключаемой нагрузки стабилизированным напряжением постоянного тока. Как правило используется для электропитания систем безопасности и охранной сигнализации, видеонаблюдения и контроля доступа. Для обеспечения бесперебойной работы нагрузки в этот источник можно установить две батареи емкостью 7 А/ч.

PPS-2430-05 оборудован такими средствами защитами входных и выходных цепей:

  • от превышения тока потребления от сети 220 В - предохранитель с плавкой вставкой на ток 2,0 А
  • оборудован защитой от превышения тока нагрузки - электронная схема ограничения тока на уровне, не более 4,5 А (максимальный выходной ток)
  • обеспечивает защиту от превышения тока заряда АБ - электронная схема ограничения тока на уровне, не более 0,8 А (ток КЗ в цепи заряда АБ)
  • отключение разряженной АБ от нагрузки при снижении напряжения на ней до (21,8 ± 0,4) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

ИБП типа PPS-2430-05 может эксплуатироваться как без аккумулятора - режим источника стабилизированного напряжения, так и с аккумуляторной батареей - режим источника бесперебойного электропитания.

Источник PPS-2430-05 автоматически переключается на работу от аккумуляторной батареи при напряжении в сети ниже 174 В, а также автоматически возвращается на работу от сети, если значение этого напряжения превысит 175 В, обеспечивая тем самым фиксированный уровень пульсаций 50 мВ при любом напряжении в сети от 0 до 253 В.

После восстановления напряжения в сети источник автоматически начинает заряд разряженной аккумуляторной батареи.

ИБП обеспечивает световую индикацию следующих режимов работы:

  • при значении напряжения в сети 220 В в пределах 176 - 253 В светится индикатор МЕРЕЖА 220 В
  • при наличии выходного напряжения - светится индикатор ВИХIД 24 В
  • при снижении выходного напряжения источника PPS-2430-05 ниже значения (23,0 + 0,4) В - светится индикатор АВАРIЯ

ИБП исполнения PPS-2430-05 оборудован средствами диагностики, выдающими следующие извещения о работе источника:

  • "Авария" - при снижении выходного напряжения до значения (23,0 + 0,4) В
  • "Авария сети 220 В" - при снижении напряжения в сети ниже 174 В
  • "Взлом" - при открывании передней дверцы корпуса блока

Примечание - Устройства, коммутирующие цепи выдачи извещений обеспечивают коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА.

Источник питания PPS-2430-05 предназначен для непрерывной круглосуточной работы.

Все параметры выходного тока и напряжения гарантируются не зависимо от напряжения в сети 220 В, наличия или отсутствия аккумулятора, а также от степени его заряда.

Габаритный чертеж

Габаритный чертеж PPS-2430-05 - источник бесперебойного питания (24 В - 3 А) со средствами диагностики

Комплект поставки

  • Источник бесперебойного питания PPS-2430-05 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Перемычка для последовательного соединения АБ - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

  •  Паспорт (Размер: 531 Кбайт / Последнее изменение: 2018-02-12 09:00:09)

Галерея изображений

PPS-2430-05 - внешний вид
Клеммы подключения АБ и межаккумуляторная перемычка из комплекта PPS-2430-05

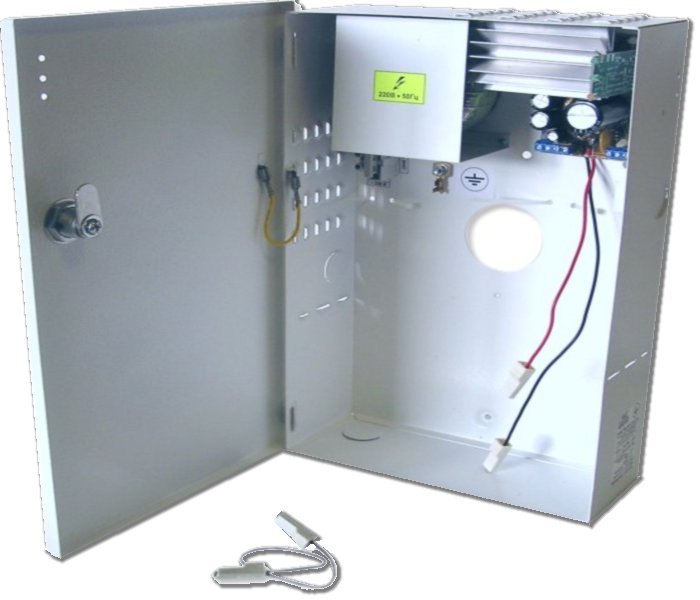

Устройство корпуса, провода для подключения аккумуляторных батарей и межаккумуляторная перемычка
Подключение двух АБ 12 В 7 А/ч

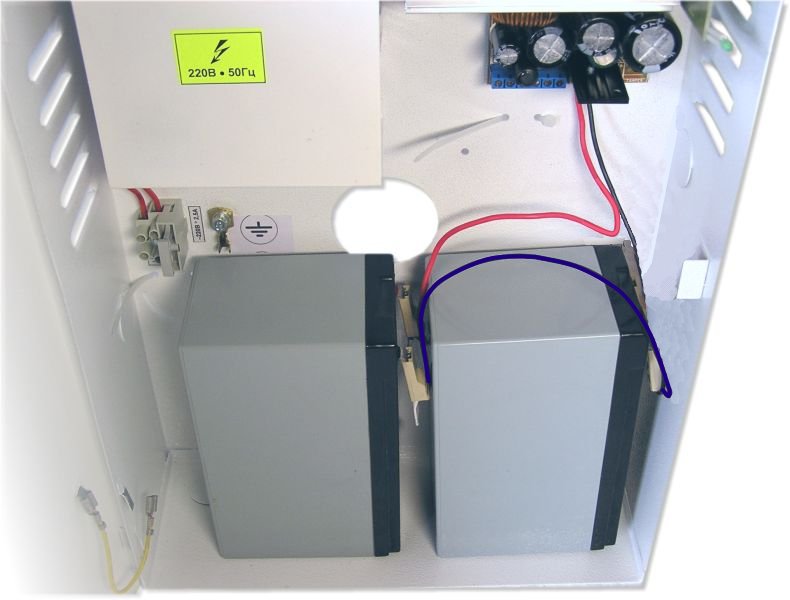

Установка двух АБ 12 В 7 А/ч, последовательное соединение АБ перемычкой
Установка двух АБ 7 А/ч в корпус

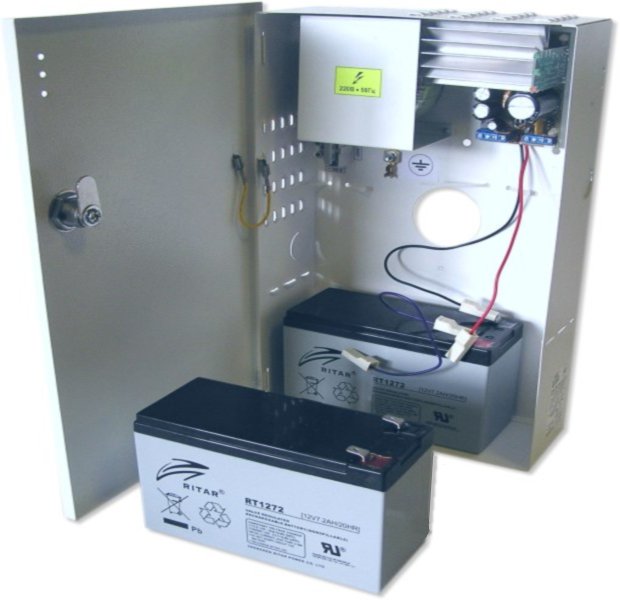

две АБ 7 А/ч (вид спереди)
две АБ 7 А/ч (вид снизу)
две АБ 7 А/ч (вид сбоку)
Комплект ЗИП
Транспортная тара

Общие сведения

Источник производится в одном варианте исполнения
