PPS-2430-07: Источник бесперебойного питания длительного резервирования с диагностикой



Общие сведения

Источник бесперебойного электропитания PPS-2430-07 предназначен для питания низковольтной аппаратуры стабилизированным напряжением 24 В током 3 А, оборудован средствами диагностики напряжения на выходе и в сети 220 В, формирует релейные сигналы неисправности. Обеспечивает длительное резервирования за счет установки в корпус двух АБ емкостью 18 А/ч

Фотография продукции:

Фото PPS-2430-07 - источник бесперебойного питания (24 В - 3 А) со средствами диагностики для длительного резервирования

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 24 ± 3
Номинальный ток нагрузки, А* 3
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 100
Диапазон изменения выходного напряжения, В 20,0 - 27,5
Автоматическое отключение АБ при ее разряде, В 21,8 ± 0,4
Напряжение на выходе при отключении АБ, не менее, В 20,5
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 1,2
Мощность, потребляемая от сети, не более, ВА 240
Ширина, мм 395
Высота, мм 310
Глубина, мм 95
Напряжение заряда АБ, В 27,2 ± 0,4 В
Ток заряда АБ, мА 600 ± 90
Тип устанавливаемых АБ (вариант №1) 18 А/ч х 12 В - 2 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 4,3
Масса, не более, кг 5,5
Диагностика сети 220 В реле
Диагностика выхода реле
Диагностика вскрытия корпуса реле
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

ИБП PPS-2430-07 ТУ У 22891034.001-2000 предназначен для электропитания стабилизированным напряжением постоянного тока систем охранной и пожарной сигнализации, видеонаблюдения и контроля доступа, а также для заряда аккумуляторных батарей (АБ). Источник производится в увеличенном корпусе, который позволяет установить в него два аккумулятора напряжения 12 В емкостью 18 А/ч, включаемых последовательно, чем обеспечивается длительная бесперебойная работы при пропадании напряжения в сети 220 В. Построен на базе понижающего трансформатора и импульсного стабилизатора напряжения, что обеспечивает высокую устойчивость к сетевым помехам и высокий КПД.

ИБП типа PPS-2430-07 оборудован такими защитами входных и выходных цепей:

  • от превышения тока потребления от сети 220 В - предохранителя с плавкой вставкой на ток 2,0 А
  • защита от превышения тока нагрузки - электронная схема с ограничением тока на уровне, не более 4,5 А (максимальный выходной ток)
  • защита от превышения тока заряда АБ - электронная схема с ограничением тока на уровне, не более 1,3 А (ток КЗ в цепи заряда АБ)
  • отключение разряженных АБ от нагрузки при снижении общего напряжения на них до (21,8 ± 0,4) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

ИБП типа PPS-2430-07 может эксплуатироваться как без аккумуляторных батарей - режим источника стабилизированного напряжения, так и с установленными АБ - режим источника бесперебойного электропитания.

Источник PPS-2430-07 автоматически переключается на работу от аккумуляторных батарей при напряжении в сети ниже 174 В, и автоматически возвращается на работу от сети, если значение этого напряжения превысит 175 В, обеспечивая тем самым фиксированный уровень пульсаций 100 мВ при любом напряжении в сети от 0 до 253 В.

После восстановления напряжения в сети источник автоматически начинает заряд разряженных аккумуляторных батарей.

ИБП обеспечивает световую индикацию следующих режимов работы:

  • при значении напряжения в сети 220 В в пределах 176 - 253 В светится индикатор МЕРЕЖА 220 В
  • при наличии выходного напряжения - светится индикатор ВИХIД 24 В
  • при снижении выходного напряжения источника PPS-2430-07 ниже значения (23 + 0,4) В - светится индикатор АВАРIЯ

ИБП типа PPS-2430-07 оборудован средствами диагностики, выдающими следующие извещения о работе источника:

  • "Авария" - при снижении выходного напряжения до значения (23 + 0,4) В
  • "Авария сети 220 В" - при снижении напряжения в сети ниже 174 В
  • "Взлом" - при открывании передней дверцы корпуса блока

Примечание - Устройства, коммутирующие цепи выдачи извещений обеспечивают коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА.

Источник питания PPS-2430-07 предназначен для непрерывной круглосуточной работы.

Все параметры выходного тока и напряжения гарантируются не зависимо от напряжения в сети 220 В, наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Источник бесперебойного питания PPS-2430-07 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Перемычка для последовательного включения АБ - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

  •  Паспорт (Размер: 531 Кбайт / Последнее изменение: 2018-02-12 09:00:09)

Галерея изображений

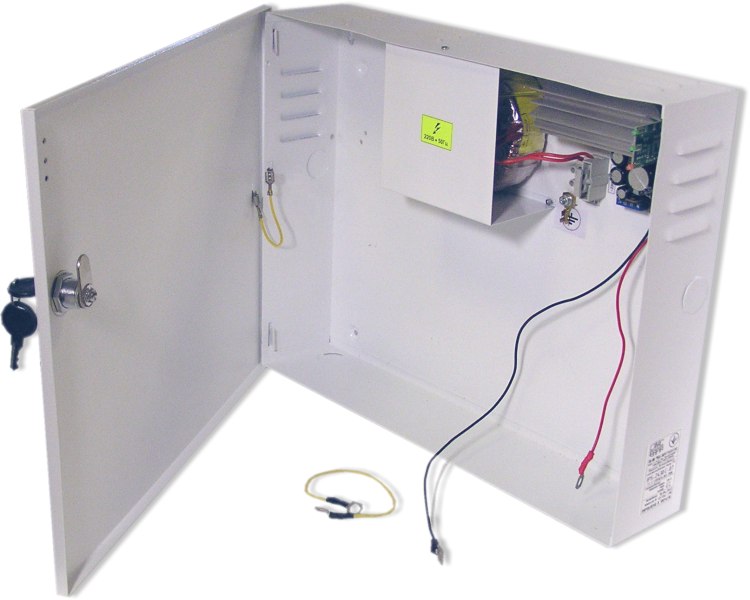

Общий вид
Клеммы подключения АБ и межаккумуляторная перемычка
Комплект для подключения АБ с перемычкой

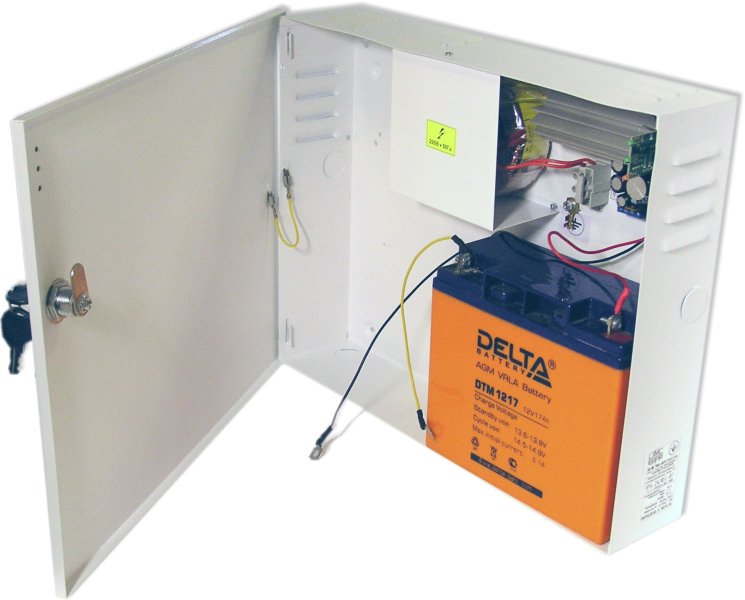

Подключение первой АБ и межаккумуляторной перемычки

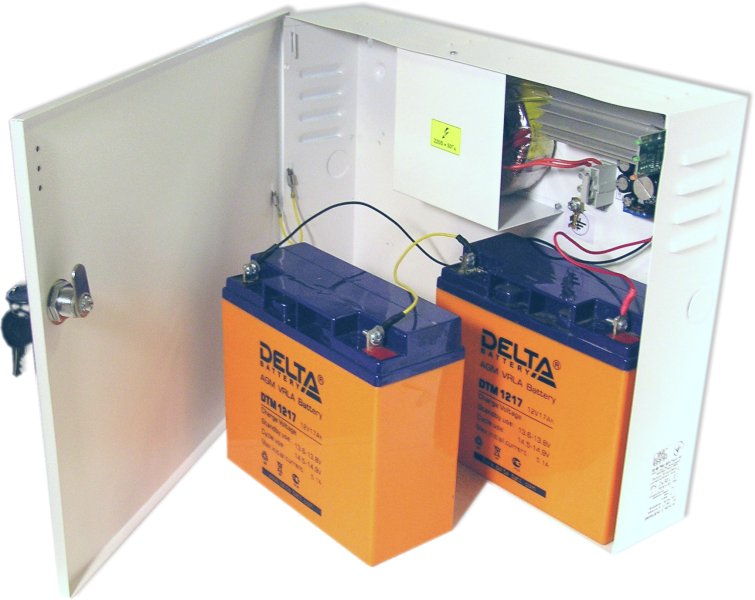

Подключение второй АБ

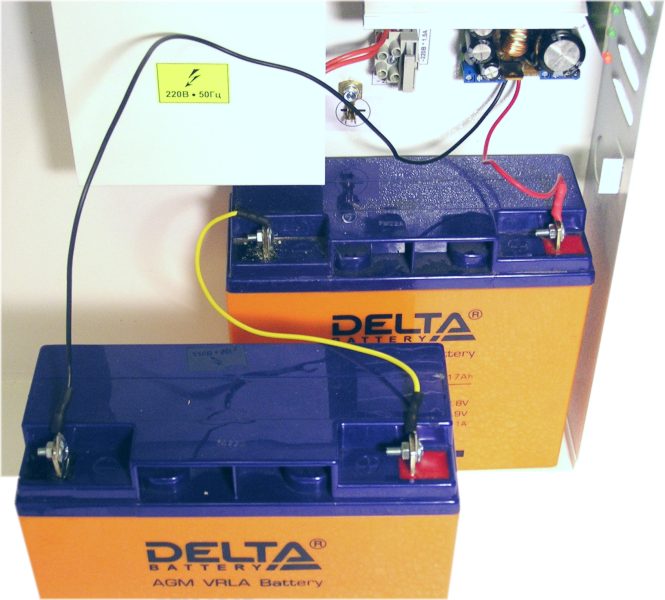

Подключение двух АБ 12 В емкостью 17-18А/ч

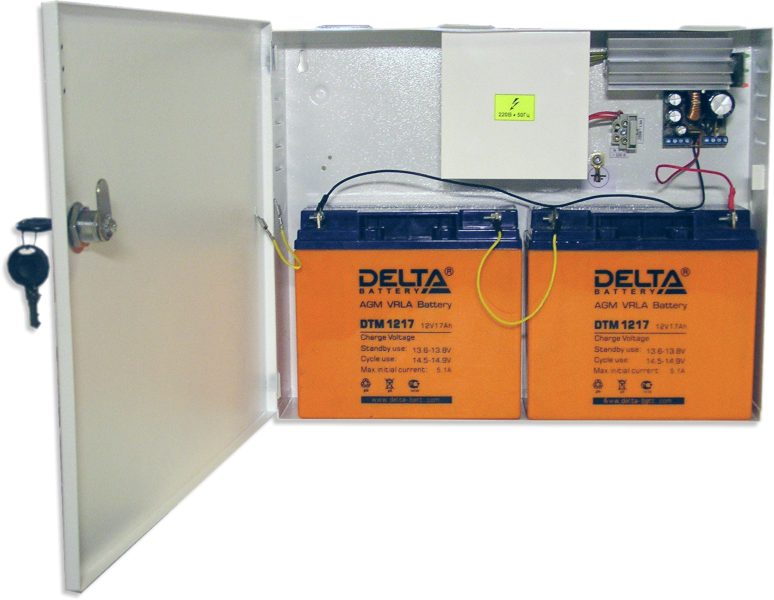

Установка и подключение двух АБ
Комплект ЗИП
Транспортная тара

Общие сведения

Источник производится в одном варианте исполнения

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
PPS-2430-07   Источник бесперебойного питания со средствами диагностики для длительного резервирования  2736,00 грн  нужна авторизация
