Конвертор TV-VGA v1.1 — преобразователь двух видеосигналов в VGA изображение



Общие сведения

Конвертор (преобразователь) композитного видеосигнала в VGA сигнал высокого разрешения (TV-to-VGA Converter). Позволяет отобразить изображение от камер видеонаблюдения, DVR (цифрового видеорегистратора) или любых других источников стандартного композитного видеосигнала на LED (TFT, LCD) мониторе. Новая версия конвертора отличается возможностью подключения двух видеосигналов, простотой их переключения для наблюдения, увеличенным разрешением формируемого VGA изображения (вплоть до 1280х1024), а также простотой использования, т.к. в отличии от TV-VGA-2-A не требует программирования.

Фотография продукции:

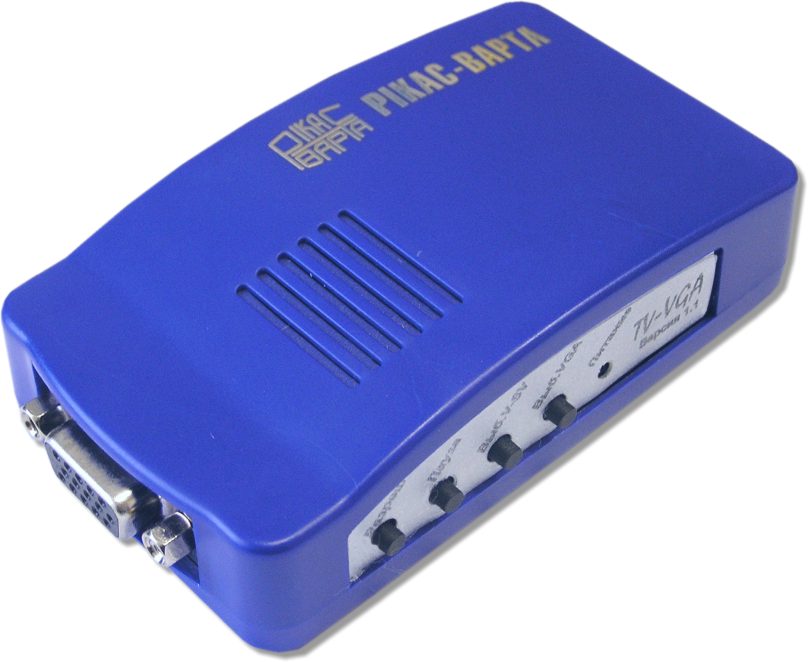

Фото TV-VGA-A Двухканальный конвертор видеосигнала в VGA

Техническая спецификация:

Наименование параметра Значение
Кол-во входных видеосигналов 2
Видеовход 1.0 В, 75 Ом, композитный
Система цветности PAL
Разрешение выходного VGA изображения 1280х1024, 1024х768, 800х600
Специальные функции Cтоп-кадр, 3-канальный коммутатор, 2D-фильтр
Напряжение питания, В 5 +/- 0,2
Ток потребления, не более, мА 500
Род тока питания постоянный
Диапазон рабочих температур, град. С -5 … +50
Габаритные размеры (В х Ш х Д), мм 27 х 60 х 95
Вес (в полном комплекте), не более, г 75

Назначение и область применения

Устройство TV-VGA v.1.1 предназначено для отображения одного или двух композитных видеосигналов на VGA мониторе. Источниками сигналов могут быть: камеры видеонаблюдения, цифровые видеорегистраторы (DVR), DVD проигрыватель, переносная видеокамера, игровая приставка. Перечисленные устройства могут быть подключены при помощи TV-VGA v.1.1 к компьютерному монитору или LED (LCD, TFT) панели через VGA вход.

Преобразователь видеосигнала TV-VGA v.1.1 является развитием хорошо зарекомендовавшего себя преобразователя видеосигнала "TV-VGA" и отличается от предыдущей модели рядом усовершенствований.

Отличительные особенности нового преобразователя от предшествующей модели TV-to-VGA:

  • расширенный ряд и увеличенное максимальное разрешение выходного VGA сигнала: 1280х1024, 1024х768, 800х600
  • разрешение формируемого VGA изображения выбираются пользователем при помощи кнопки на преобразователе без входа в режим программирования, как в модели "TV-VGA-2A"
  • процессор обработки формирует четкую картинку без эффекта дрожания за счет настраиваемого 2D фильтра шумоподавления
  • деинтерлейсинг – подавление эффекта гребенки в движущемся изображении
  • усовершенствованный коммутатор позволяющий просматривать на VGA мониторе 2 аналоговых и 1 VGA сигнал, выбор осуществляется при помощи кнопок на передней панели устройства
  • использование нового коммутатора VGA сигнала с граничной частотой пропускания 250 МГц позволяет коммутировать через преобразователь без искажений VGA изображение с разрешением 1920х1080 (Full HD) и частотой кадров до 60 Гц

Конвертор TV-VGA может работать в двух режимах: непосредственное «КОНВЕРТОР» - выполняет преобразование одного из видеосигналов в VGA изображение, и в режиме «СЕКРЕТАРЬ» - выполняет переключение монитора между персональным компьютером и любым из двух видеосигналов.

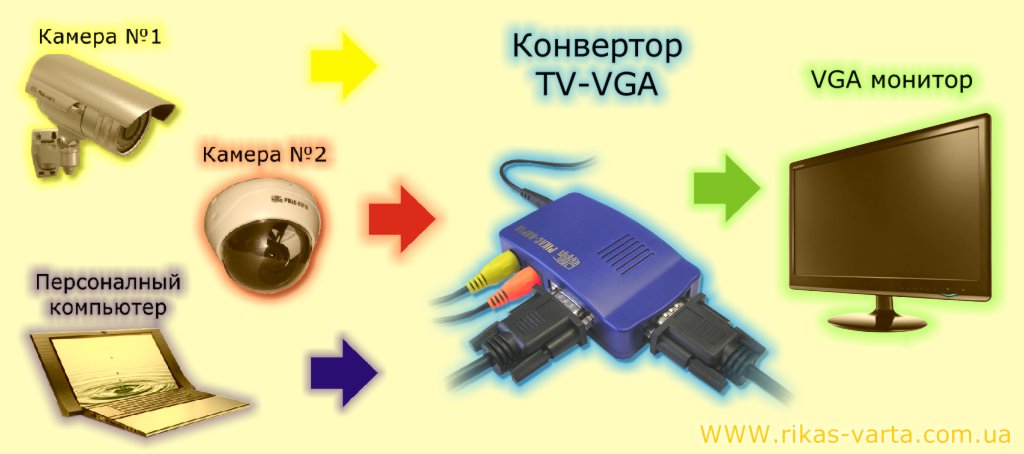

Схема включения преобразователя TV-VGA в режиме «СЕКРЕТАРЬ».

Наличие встроенного коммутатора позволяет использовать один монитор персонального компьютера, как для работы, так и видеонаблюдения одного или двух видеосигналов, поступающих на видеовходы преобразователя. Так секретарь может простым кликом на кнопке выбора канала увидеть звонящего в двери, при этом второй кнопкой выбрать любую из двух видеокамера, а повторным кликом – вернуться к работе.

Преобразователь TV-VGA v1.1 в режиме СЕКРЕТАРЬ

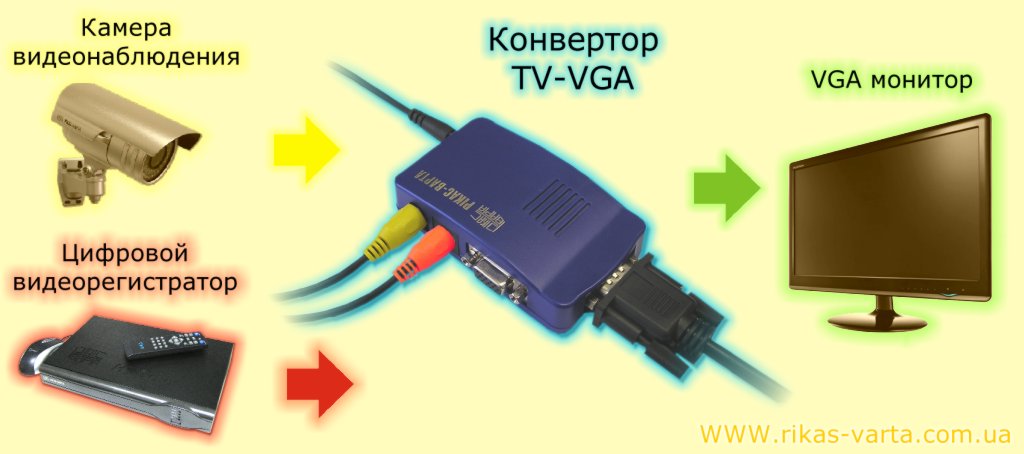

Схема включения конвертора TV-to-VGA в режиме «КОНВЕРТОР».

Преобразователь TV-to-VGA v1.1 в режиме ПЕРОБРАЗОВАНИЕ

Дополнительные возможности конвертора TV-VGA-A v1.1

:
  • два независимых видеовхода “Video” и “S-Video” – для подключения двух источников видеосигнала
  • один вход “VGA In” – для подключения компьютера
  • встроенный коммутатор позволяет поочередно отображать на мониторе изображение со входа “VGA In”, “Video”, “S-Video”
  • функция «стоп-кадр» для каждого из видеовходов
  • электропитание от внешнего адаптера (входит в комплект поставки только для модели TV-VGA-A v1.1)
  • комплект кабелей для подключения к компьютеру и источнику видеосигнала

Комплект поставки

  • Преобразователь - 1шт.
  • Кабель-переходник VGA-VGA (для подключения к компьютеру) - 1шт.
  • Кабель подключения к входу Video - 1шт.
  • Кабель подключения к USB разъему для питания TV-to-VGA от компьютера - 1шт.
  • Адаптер питания (только для исполнения TV-VGA-A) - 1шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

Галерея изображений

Вид спереди

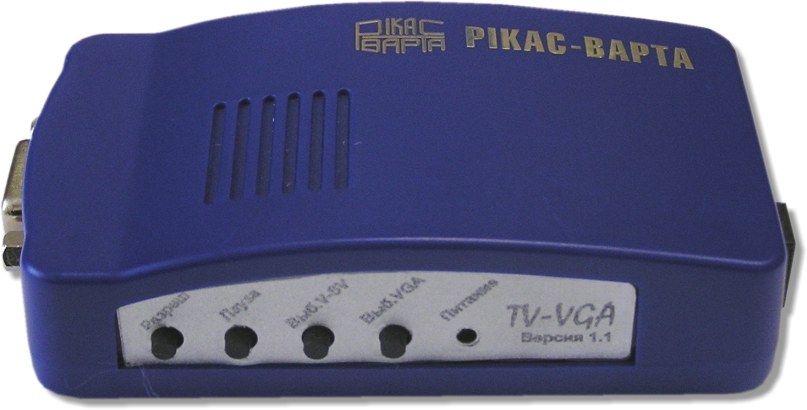

Кнопки управления

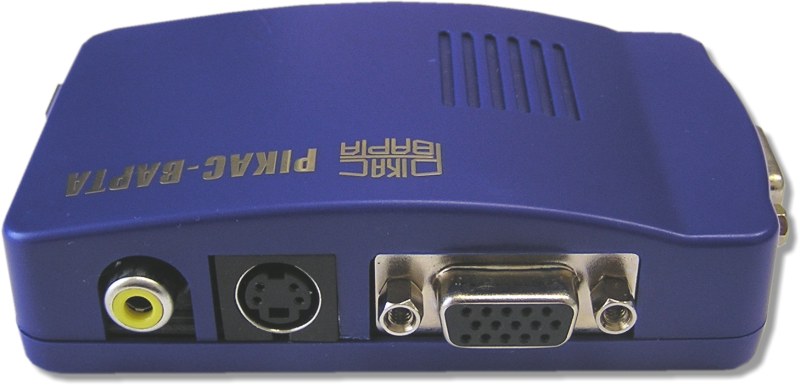

Разъемы входных сигналов

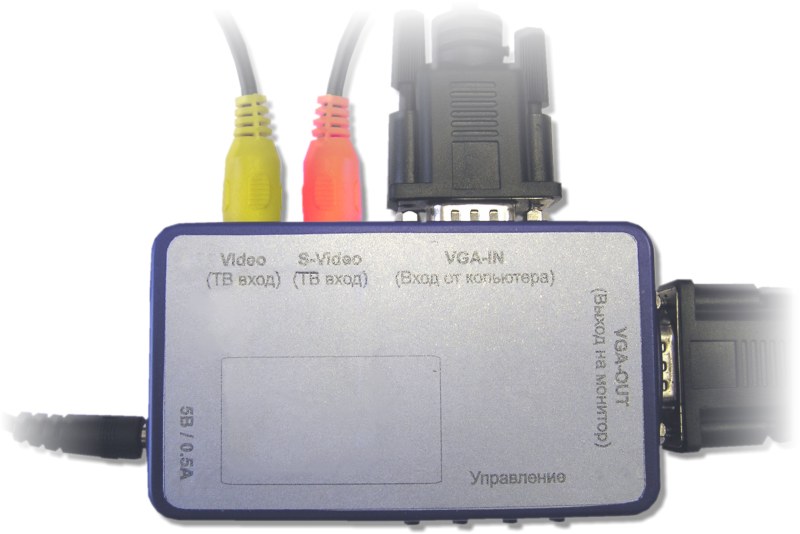

Обозначения разъемов

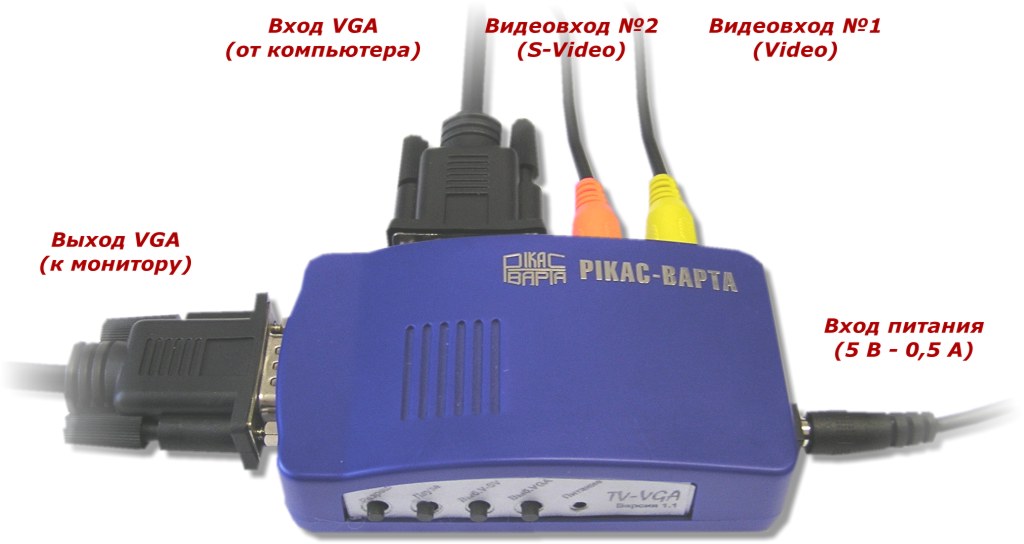

Схема соединения
Схема работы в режиме “преобразователь”
Схема работы в режиме “секретарь”

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
TV-VGA-A   Преобразователь видеосигнала в VGA  0,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2011-03-12 - 2011-03-13
